Stacionární magnetizéry

Universal WE

Universal 600 / 900 WE

stacionární magnetizér pro univerzální použití

Universal 600/900 WE je nejprodávanější model stacionárního magnetizéru

Upínací délka 600mm (volitelně 900mm), maximální nosnost 100kg

Dotyková obrazovka, volitelně možnost ukládání paramerů magnetizačního procesu

Stacionární magnetizér Universal WE je navržen pro magnetizaci průchodem proudu i cívkou. S vhodným příslušenstvým (průvlečný vodič, indukční tyč atp.) je vhodný pro kombinovanou magnetizaci dle ČSN EN ISO 9934

Universal WE je schopen kontrolovat obrobky o délce 600mm (900mm s typem Universal 900WE) a maximální hmotnosti 100 kg.

Maximální průměr kontrolovaého dílu je 450mm

Volitelně lze k stacionárnímu magnetizéru objednat zatemňovací kabinu, velkoplošnou sprchu, nebo UV-A Led lampu

Funkce

okruh příčné magnetizace (cirkulární, průchodem proudu)
okruh podélné magnetizace (magnetizace cívkou)
možnost kombinované magnetizace dle ČSN EN ISO 9934-1
nastavení jednotlivých parametrů magnetizace

Komponenty

dotyková obrazovka
pneumatické upínání obrobku
pneumatická brzda posuvné pinoly
elektronicky řízený ventil okruhu zkušební kapliny

Universal SW

stacionární magnetizér s pojízdnou cívkou

Universal SW vybaven pojízdnou cívkou

Upínací délka v rozmezí od 1200mm (Universal 120 SW) až do 3200mm (Universal 320), standardní nosnost 300kg (volitelně až 1000kg)

Oddělený rozvaděč od kontrolního stolu. Základní ovládání vyvedeno na konzoly kontrolního stolu

Stacionární magnetizéry řady Universal SW jsou vhodné pro kontrolu dílů o délce od 1200mm (Universal 120SW) do 3200mm (Universal 320 SW).

Systém je vybaven posuvnou cívkou o průměru 400mm. Maximální nosnost kontrolního stolu je 300kg, volitelně lze Universal SW vyrobit ve verzi pro díly o hmotnosti až 1000kg.

Standardně je Universal SW vybaven dvěma magnetizačními ohruhy pro magnetizaci v AC poli.

Po konzultaci lze Universal SW vybavit mnoha doplňky a upravit jeho funkce dle individuálních požadavků našich zákazníků.

Universal SW je vybaven

pneumatickým systémem upínání
plynulým nastavením upínací délk
posuvnou cívkou
odděleným rozvaděčem od kontrolního stolu
ovládání vč. STOP tlačítka vyvedeno na konzoli kontrolního stolu
systémem demagnetizace

Volitelně lze Universal SW osadit

motorizovaným posuvem cívky
kruhovým sprchovým systémem v těle cívky
manuálním nebo motorizovaným systémem otáčení kontrolovaného dílu
speciálními cívkami
dodatečnými magnetizačními okruhy
zatemňovací kabinou, UV-A Led lampou

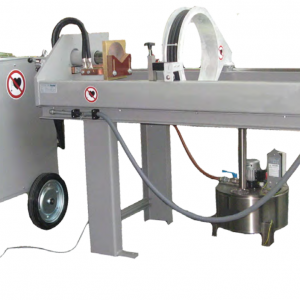

Ferroflux

stacionární kontrolní systémy s odděleným zdrojem Ferrotest / Ferrotest GWH / Isotest

Stacionární kontrolní systém s odděleným mobilním zdrojem Ferrotest / Ferrotest GWH / Isotest

Upínací délka v rozmezí od 400mm (Ferroflux 400) až do 3615mm (Ferroflux 3500)

Posuvná cívka a spínač v rukojeti sprchy

TIEDE Ferroflux je stacionární kontrolní systém s odděleným napájecím zdrojem. Standardně lze připojit mobilní zroje řad Ferrotest, Ferrotest GWH i Isotest.

Podélná a příčná magnetizace probíhá ve dvou samostatných krocích.

Ferroflux je navržen pro kontrolované díly o délce od 400mm (Ferroflux 400) až do 3615mm (Ferroflux 3500).

Magnetizační zdroj lze spouštět nožním spínačem, nebo spínačem v rukojeti sprchy.
