Mobilní proudové zdroje

Zdroje AC (Ferrotest)

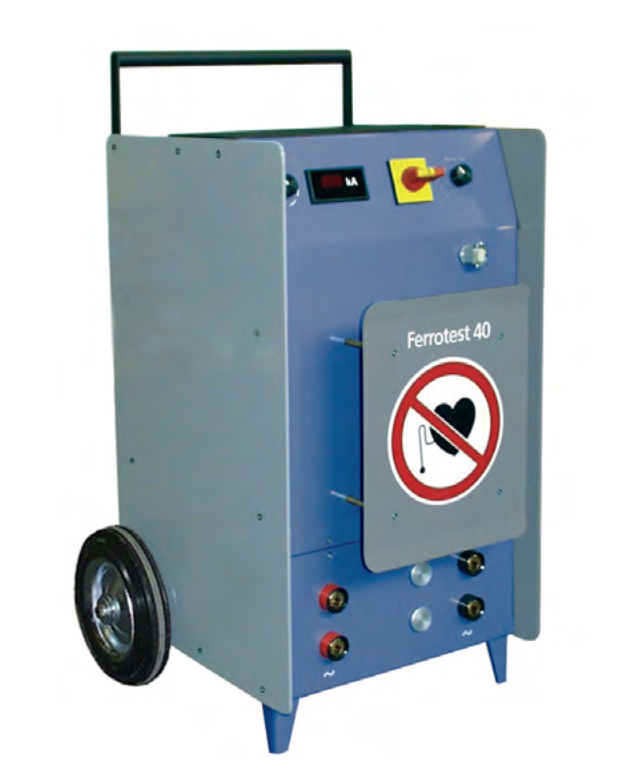

Ferrotest (zdroje AC)

Mobilní proudové zdroje řady Ferrotest k magnetizaci v AC poli, se spouštěním pomocí nožního spínače, nebo spínače v rukojeti elektrod.

Všechny modely jsou vybaveny funkcí pulzní magnetizace (délka pulzu 1s ON / 1s OFF) a systémem demagnetizace

Technická data (dle EN ISO 9934)

Ferrotest 10 Ferrotest 20 Ferrotest 40 Ferrotest 60 Ferrotest 100
AC efektivní 1000 A 2000 A 2800 A 4200 A 7100 A
AC peak 1400 A 2800 A 4000 A 6000 A 10,000 A
relativní pracovní cyklus 30% 30% 30% 30% 30%
napětí na prázdno 3.2 V 4.85 V 8 V 10.5 V 22 V
řídící napětí 12 V 12 V 12 V 12 V 12 V
elektrická přípojka 230 V 400 V 400 V 400 V 400 V
frekvence 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz
příkon 3 kVA 12 kVA 23 kVA 50 kVA 155 kVA
maximální zkratový proud 2875 A 9412 A 7320 A 12,490 A 12,000 A
doporučený počet a délka kabelů 2 x 2.5 m 4 x 2.5 m 4 x 2.5 m 8 x 3 m 8 x 3 m
průřez silnoproudých kabelů 70 mm² 70 mm² 95 mm² 95 mm² 95 mm²
nastavení výstupního proudu plynulé plynulé plynulé plynulé plynulé
indikace proudu digitální digitální digitální digitální digitální
šířka 290 mm 290 mm 615 mm 700 mm 930 mm
výška vč. rukojeti 335 mm 335 m 970 mm 910 mm 1100 mm
hloubka 325 mm 445 mm 450 mm 1200 mm 1690 mm
hmotnost bez kabelů 17 Kg 32 Kg 124 Kg 174 Kg 500 Kg

Zdroje AC / HWDC (Ferrotest GWH)

Ferrotest GWH (zdroje AC / HWDC)

Mobilní proudové zdroje řady Ferrotest GWH s magnetizací AC a HWDC, se spouštěním pomocí nožního spínače, nebo spínače v rukojeti elektrod.

Všechny modely jsou vybaveny funkcí pulzní magnetizace (délka pulzu 1s ON / 1s OFF) a systémem demagnetizace

Technická data (dle EN ISO 9934)

Ferrotest GWH 15 Ferrotest GWH 40 Ferrotest GWH 60 Ferrotest GWH 100
AC efektivní 1050 A 2800 A 4200 A 7100 A
AC peak 1500 A 4000 A 6000 A 10,000 A
napětí na prázdno 4.5 V 8 V 10.5 V 25 V
HWDC efektivní 950 A 2000 A 3000 A 5000 A
HWDC peak 1900 A 4000 A 6000 A 10,000 A
elektrická přípojka 400 V 400 V 400 V 400 V
frekvence 50 Hz 50 Hz 50 Hz 50 Hz
příkon 8.8 kVA 30 kVA 60 kVA 350 kVA
řídící napětí 12 V 12 V 12 V 12 V
relativní pracovní cyklus 30% 30% 30% 30%
maximální zkratový proud 7800 A 8000 A 9000 A 12,000 A
doporučené množství a délka kabelů 2 x 2.5 m 4 x 2.5 m 8 x 3 m 8 x 3 m
průřez silnoproudých kabelů 95 mm² 95 mm² 95 mm² 95 mm²
nastavení výstupního proudu plynulé plynulé plynulé plynulé
indikace proudu digitální digitální digitální digitální
šířka 290 mm 630 mm 700 mm 930 mm
výška vč. rukojeti 385 mm 965 mm 910 mm 1100 mm
hloubka 455 mm 500 mm 1200 mm 1690 mm
hmotnost bez kabelů 33 Kg 115 Kg 175 Kg 500 Kg

Zdroje AC / FWDC (Isotest)

Isotest (zdroje AC / FWDC)

Řada zdrojů Isotest s možností konstantní i pulzní magnetizace v AC a FWDC poli.

K zajištění maximální bezpečnosti a kvality kontrol jsou všechny tři modely vybaveny systémem řízení konstantního proudu. Volitelně lze Isotest osadit systémem řízení toku proudu.

Zdroje Isotest jsou navrženy pro práci v dílnách s důrazem na co nejvyšší spolehlivost (automobilový a letecký průmysl, kovárny atp.)

Pro přepínání AC / DC jsou modely 60E a 100E oszeny motorizovaným přepínačem. Model 30E je vybaven elektronickým silnoproudým přepínačem.

Isotest 60E 100E

Technická data (dle EN ISO 9934)

 AC  (maximální délka kabelů 9 m) Isotest 30 E Isotest 60 E Isotest 1000 E
efektivní 3000 A 4200 A 5600 A
peak 4240 A 6000 A 8000 A
pracovní cyklus při 100% proudovém zatížení max. 30s on/ 70s off max. 30s při 120s přestávce max. 30s při 120s přestávce
napětí na prázdno 8.5 V AC 15 V AC 22 V AC
Full-wave DC (5% zvlnění) (maximální délka kabelů 9 m) Isotest 30 E Isotest 60 E Isotest 1000 E
efektivní 3000 A 6000 A 10,000 A
pracovní cyklus při 100% proudovém zatížení max. 30s on/ 70s off max. 30s při 120s přestávce max. 30s při 120s přestávce
napětí na prázdno 8 V DC 20 V DC 30 V DC
řídící napětí 24 V DC 24 V DC 24 V DC
Isotest 30 E Isotest 60 E Isotest 100 E
elektrická přípojka AC 400 V
(CEE zásuvka 5-polů/63A)		 3 x 400 V 3 x 400 V
frekvence 50 Hz 50 Hz 50 Hz
příkon 28 kVA 105 kVA 295 kVA
maximální zkratový proud (cca) 35,000 A 12,400 A 22,400 A
doporučený počet a délka kabelů (není součástí dodávky) 2 x 4.5 m 8 x 4.5 m 8 x 4.5 m
průřez silnoproudých kabelů 2 x 150 mm² 150 mm² 150 mm²
nastavení výstupního proudu plynulé plynulé plynulé
řízení konstantního proudu ano ano ano
indikace proudu digitální digitální digitální
šířka 770 mm 1760 mm 1760 mm
výška 1400 mm 1725 m 1725 mm
hloubka 1000 mm 910 mm 910 mm
hmotnost bez kabelů 312 Kg 790 Kg 1000 Kg

Zdroj DC remanentního pole (Isopuls C)

Isopuls C (pulsní DC zdroj remanentního pole)

Isopuls C je pulzní DC mobilní zdroj navržený pro kontrolu magneticky tvrdých materiálů v remanentním poli.

Díky vysokokapacitním kondenzátorům a jejich rychlému vybíjení je systém schopen generovat remanentní DC pole

pulzní proud 3300 A DC
pulzní frekvence 0.25 Hz
elektrická přípojka 230 V
frekvence 50 Hz
příkon 0.3 kVA
kontrolní napětí 15 V DC
 maximální doporučená délka kabelů 2 x 2.5 m
průřez silnoproudých kabelů 35 mm²
šířka 290 mm
výška vč. rukojeti 335 mm
hloubka 325 mm
hmotnost bez kabelů 12 Kg
